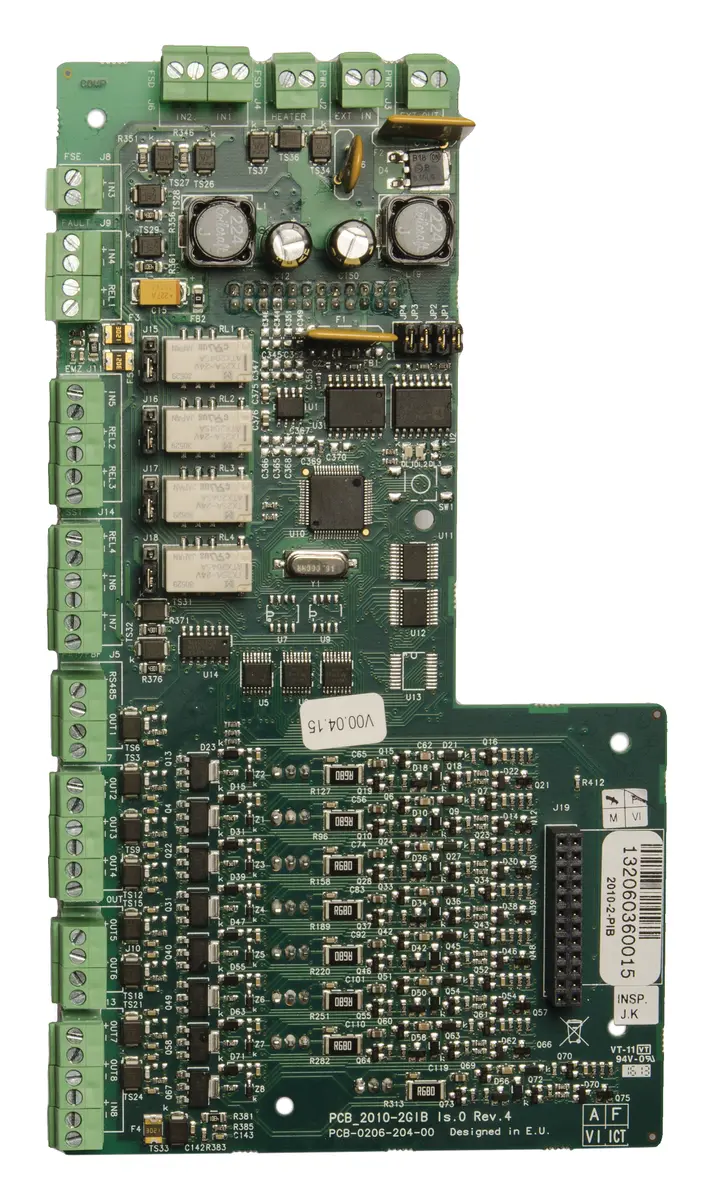

Aritech 2010-2-PIB Adresli Panel Genişleme Kartı

Model2010-2-PIB

Aritech 2010-2-PIB (2X/ZP2/KFP-A - Panels Comp. &Acc ailesi), adresli panel genişleme kartı ürünüdür. CPR standart/onaylarına uygundur. Öne çıkan özellikleri: EN 54 uyumluluğu.

Sertifika: EN 54
Sistem tipi: Adresli

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

Addressable fire panel accessory, Peripherals Interface Board
8 supervised inputs
8 supervised outputs
4 relay outputs
Option to externally power
Interface to the IFAM System 3000 network
Operating in VdS 2540 mode
Pluggable connectors

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Genel 3 satır

Uyumluluk	Release 3 hardware / firmware
Maximum system capacity (device count)	1 to 32, more than 160K, up to 120K, up to 128, up to 160K, up to 20K, up to 256, up to 4096, up to 512, up to 60K, up to 64, up to 96
Network size (nodes)	1 to 32, more than 128, up to 128, up to 64

Elektriksel 3 satır

Power supply type	VDC
Çalışma Gerilimi	24 VDC
Akım Tüketimi	40 mA max.(standby); 4050 mA max. (activated)

Zone 1 satır

Maximum zone capacity	1 to 64, more than 1024, up to 1024, up to 256

Çıkış 1 satır

Output type and rating	500 mA at 25°C (activated)

Fiziksel 5 satır

Form Faktörü	Large
Boyutlar	105 x 192 mm (W x H)
Net Ağırlık	164 g
Shipping weight	240 g
Montaj Tipi	In cabinet

Çevresel 3 satır

Çalışma Sıcaklığı	+5 to +40°C
Depolama Sıcaklığı	-20 to +50°C
Bağıl Nem	10 to 95% noncondensing

Sertifikalar ve Uyumluluk 3 satır

Uyumluluk Belgeleri	CE, REACH, RoHS 3, WEEE
Sertifikalar	CPR
Standartlar	EN54-2, EN54-13

Input activation (VdS) 3 satır

Open circuit	>3.9 kOhm
Quiescent	2.2 kOhm to 3.3 kOhm
Activated	60.2 Ohm to 1.7 kOhm

Input activation (standard) 3 satır

Open circuit	>20.2 kOhm
Quiescent	15 kOhm
Activated	60.2 Ohm to 8 kOhm

End-of-line termination 4 satır

Input (VdS)	2.2 kOhm to 3.3 kOhm resistor (FSD, SST,EMZ)
Input (typical)	EOL 15 kOhm, 1/4 W resistor (FSE, ÜE, FAULT, configurable)
Output (typical)	EOL 15 kOhm, 1/4 W resistor
Output (EN 54-13)	EOL Class B (EN 54-13) device

3.3 kOhm / 680 Ohm switched relay output activation 2 satır

Activated	560 Ohm
Not activated	3.3 kOhm

Genel bakış

Aritech 2010-2-PIB kullanım alanları ve özellikleri.

Aritech 2010-2-PIB (2X/ZP2/KFP-A - Panels Comp. &Acc ailesi), adresli panel genişleme kartı ürünüdür. CPR standart/onaylarına uygundur.

Overview

The 2010-2-PIB Peripherals Interface Board is an accessory of the small to medium size intelligent addressable life safety control systems. In total there are 4 variants of this board. The 2010-2-PIB is the most extended variant of the range and provides ways to interface other electronic equipment on site.

Functionality

The 2010-2-PIB Peripherals Interface Board provides eight inputs and outputs and four relay outputs for compatible control panels. The board is designed to support German marketplace requirements in control panels operating in VdS 2540 mode and provides an interface to the IFAM System 3000 network, fire brigade equipment, and other regional control and indicating equipment and devices. The board can be powered from the control panel or from an external power supply, providing 24 VDC to each of the supervised outputs. Inputs and outputs (excluding relay outputs) are supervised for short circuit and open circuit faults.

Mounting & connections

The board can be plugged directly on the front of the main board inside the big size control panel variants on top of the new release 3 chassis. No additional wiring is required. You can use the pluggable connectors to make your connections to the field wiring. Connect an external power supply to the board directly to reduce the load of your system.

Öne Çıkan Özellikler

8 supervised inputs
8 supervised outputs
4 relay outputs
Option to externally power
Interface to the IFAM System 3000 network
Operating in VdS 2540 mode
Pluggable connectors

Nerelerde kullanılır?

Binadaki dedektör, buton ve sirenleri yöneten yangın algılama sisteminin merkezidir; alarmın yerini gösterir, tahliye uyarısını başlatır ve diğer sistemlerle (asansör, havalandırma, kapılar) entegre çalışır.

Kurulum ve uyumluluk

Yangın algılama sistemleri; Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 54 standardına uygun olarak projelendirilmeli ve yetkili ekiplerce devreye alınmalıdır.

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Datasheet (Teknik Föy) (İngilizce)PDF · 2010-2-PIB CPR Sertifikası (İngilizce)PDF · 2010-2-PIB CPR Sertifikası (İngilizce)PDF · 2010-2-PIB Installation sheetPDF · 2010-2-PIB Installation sheet (İngilizce)PDF · 2010-2-PIB

Sık sorulanlar

2010-2-PIB hakkında kısa yanıtlar.

2010-2-PIB adresli mi, konvansiyonel mi?

2010-2-PIB adresli bir üründür; alarmın hangi cihazdan geldiği panelde tek tek görülür.

2010-2-PIB EN 54 sertifikalı mı?

Ürün dokümanlarında EN 54 standardına uygunluk belirtilmektedir. Proje teslimi için güncel sertifika belgesi talep edilebilir.

2010-2-PIB fiyatı ne kadar?

2010-2-PIB için fiyat; adet, proje kapsamı ve güncel kura göre değiştiğinden teklif usulüyle verilir. Ürünü teklif listenize ekleyerek veya telefon/WhatsApp hattımızdan ulaşarak aynı iş günü içinde fiyat ve stok bilgisi alabilirsiniz.
